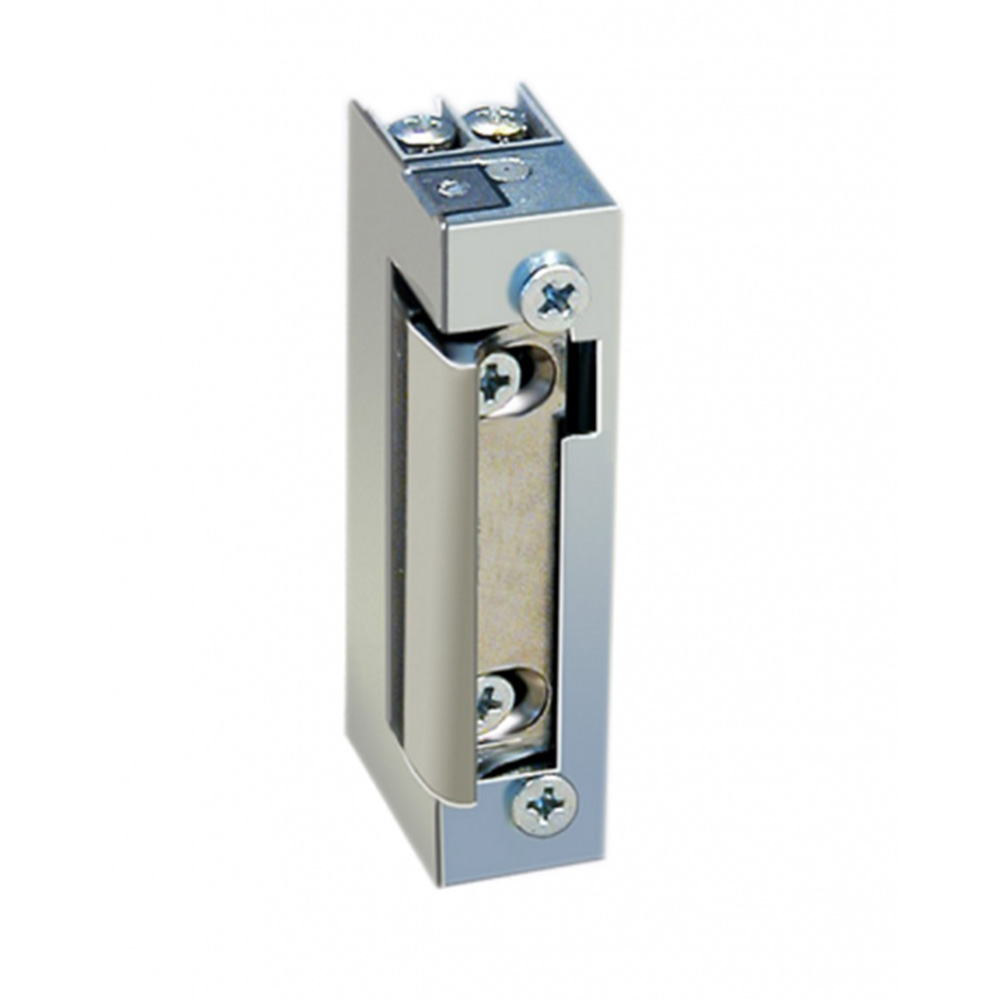

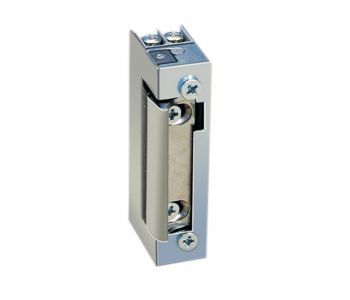

ZAVOR ELECTRIC - NORMAL INCHIS -CU MEMORIE
Functie de deblocare mecanica permanenta prin actionarea parghiei.
Lungimea: 67 mm. Model reversibil si simetric. Zavor ajustabil 3mm.
Se foloseste contraplaca cod 909G,909X,910X si 910X.
Dupa impulsul electric zavorul ramane permanent deschis..
Functia de blocare este reluata dupa ce usa se deschide si se inchide din nou..
Pentru usi din aluminiu si PVC.. Consumul: 1A. Tensiunea de alimentare : 12VAC.




INSTRUCTIUNI UTILIZARE ZAVOR

Model

L

l

H

Tens.si curent de alimentare

Descriere

1443

67

16.5

28.5

12Vac

1.08A

Norm.inchis,reversibil si simetric, latime ajustabila, cu memorie si deblocare mecanica,pt.Al/PVC,cu platbanda 909G/ 910G

1711

67

20,5

28.5

12Vcc,

0,27A

Norm.deschis,reversibil si simetric, latime ajustabila,cu platbanda 901G/X / 904G/X

1720

67

20,5

28.5

12Vac

1 A

Norm.inchis,reversibil, simetric, lat.ajustabila si deblocare mecanica, cu platbanda 901G/X, sau 904G/X

1743

67

20,5

28.5

12Vac

1 A

Norm.inchis,cu memorie si deblocare mecanica,reversibil si simetric, latime ajustabila,cu platbanda 901G/X / 904G/X



Mod. 1443,1743,1720: Zavorul nealimentat se afla in poz. inchis. La Mod. 1443 si 1743, dupa impulsul electric zavorul se declansaza (in poz. deschis), pastrand aceasta stare chiar dupa incetarea impulsului electric, datorita memoriei. Odata cu deschiderea propriu-zisa a usii, sistemul se relanseaza si zavorul trece in poz.inchis. Mod.1720 se mentine in poz. deschis doar cat este aplicat impulsul electric temporizat.

Parghia mecanica trece zavorul in starea deschis, indiferent de stadiul de alimentare, in acest caz usa avand regim de liber acces.

Mod. 1711: Zavorul nealimentat se afla in poz. deschis. Este mentinut in pozitia inchis alimentat in permanenta cu o sursa de curent continuu de 12V. Zavoarele permit cca. 250000 cicluri de deschidere.
