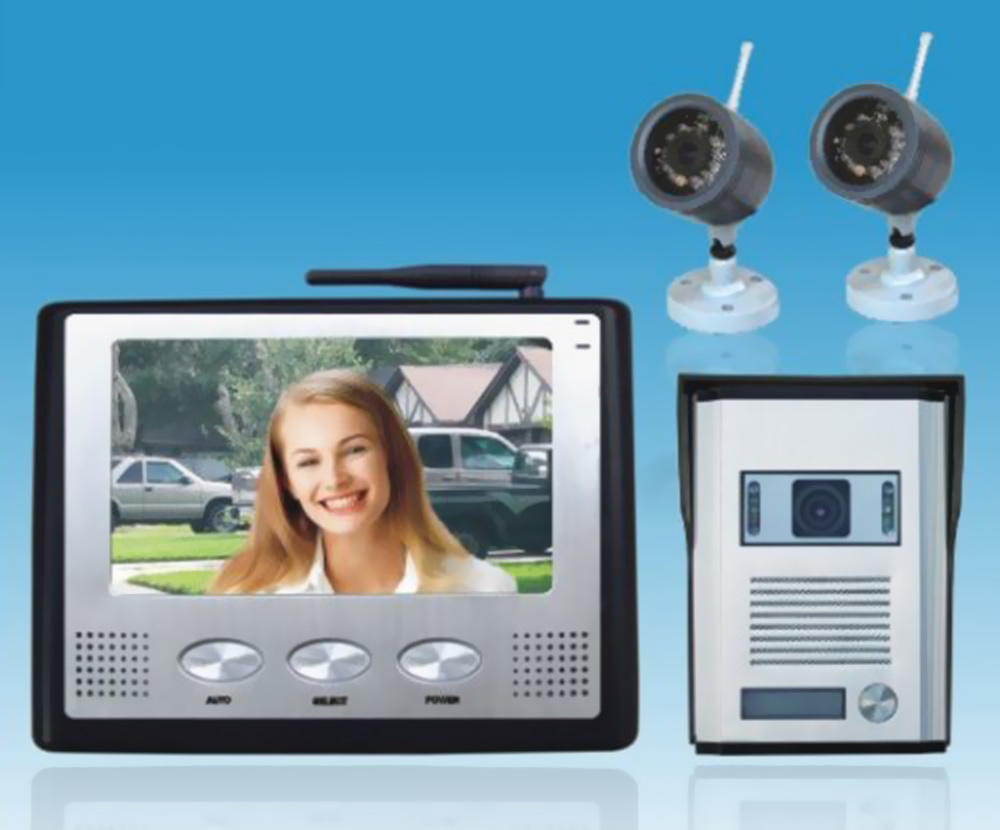

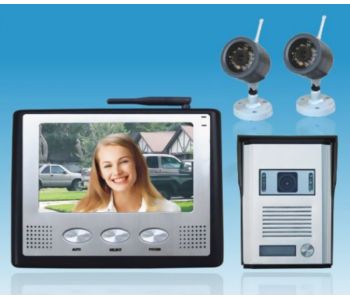

INSTRUCTIUNI DE UTILIZARE Videointerfon fara fir 2,4GHz cu 2 camere de supraveghere Omega RL 07TFT2005A3





Domeniul de utilizare:
Ideal pentru casa, birou, depozit etc. oriunde este necesar control acces si supraveghere.




Caracteristici generale:
* 2.4 GHz videointerfon fara fir
* Functie de deschidere a broastei electrice
* Monitorizare exterioara cu 2 camere video separate + camere videointerfon
* Ecran TFT 7” (~17,8 cm) de inalta definitie fara radiatii si consum redus
* Unitate externa protejata impotriva intemperiilor
* Camerele video sunt cu vedere pe timp de noapte
* Distanta pe timp de noapte (camera videointerfon,interfon): mai mult de 4 m
* Control PLUS: automat
* Temperatura de lucru : -5grdC -- +40grdC
* Rezolutie camera CCD: ~ 420 linii TV
* Dimensiuni FATA unitate externa: 108x157x46 mm
Dimensiuni SPATE unitate externa( partea care se ingroapa in zid): 101x149 28mm

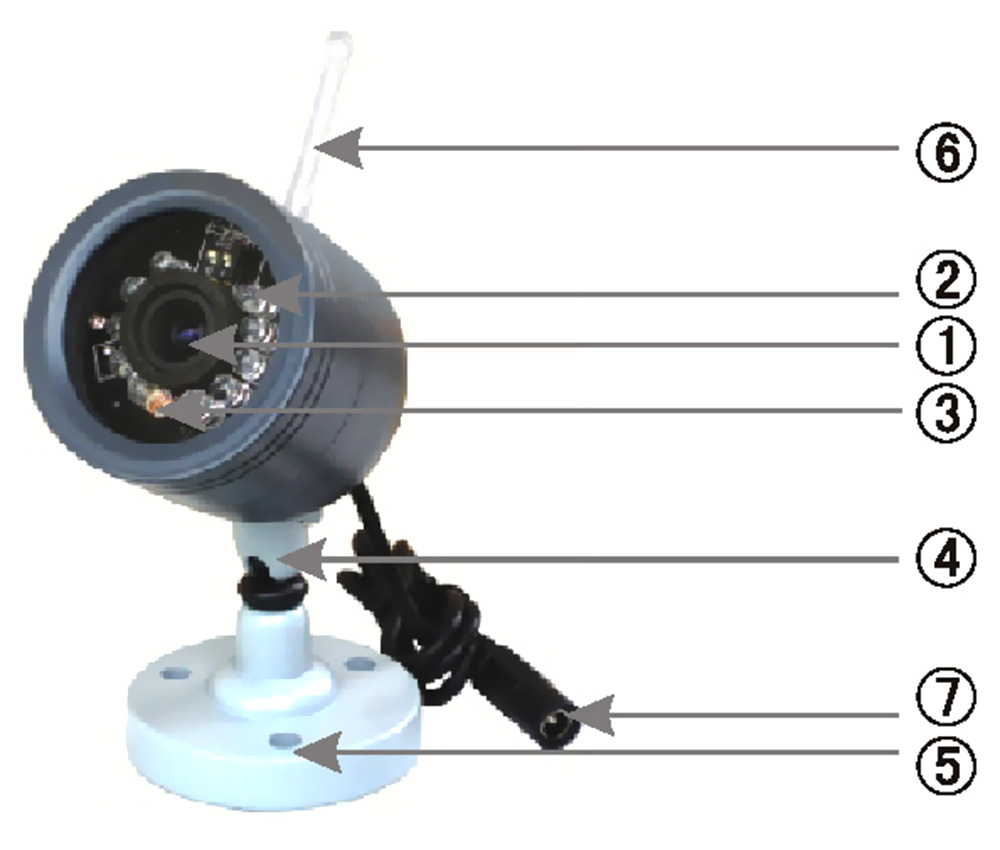

1. Camera propriu-zisa
2. Leduri infrarosu pentru vedere pe timp de noapte
3. Fotorezistenta pentru comutatie zi/noapte
4. Suport camera
5. Gauri de fixare suport
6. Antena
7. Fir cu mufa de conectare a camerei la tensiunea de alimentare

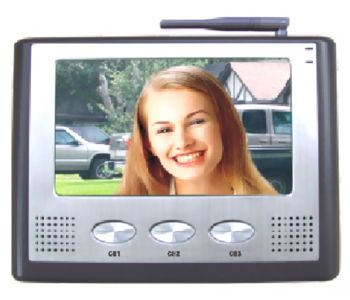

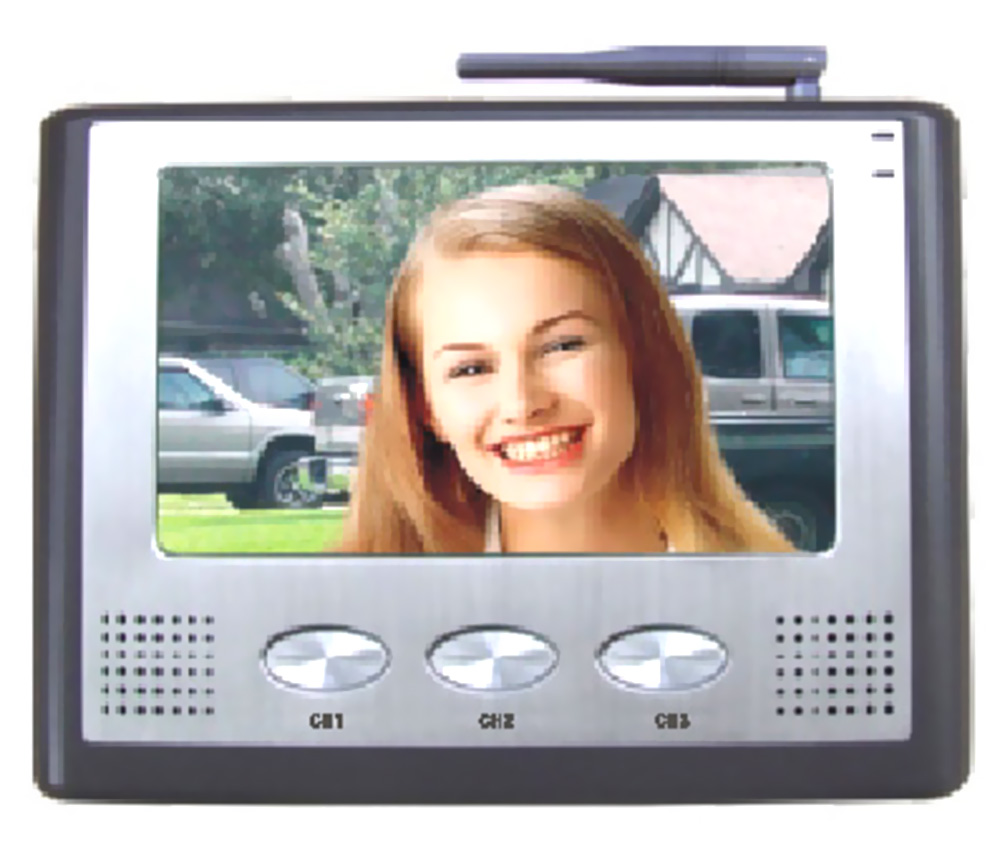

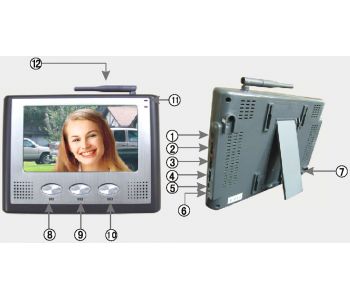

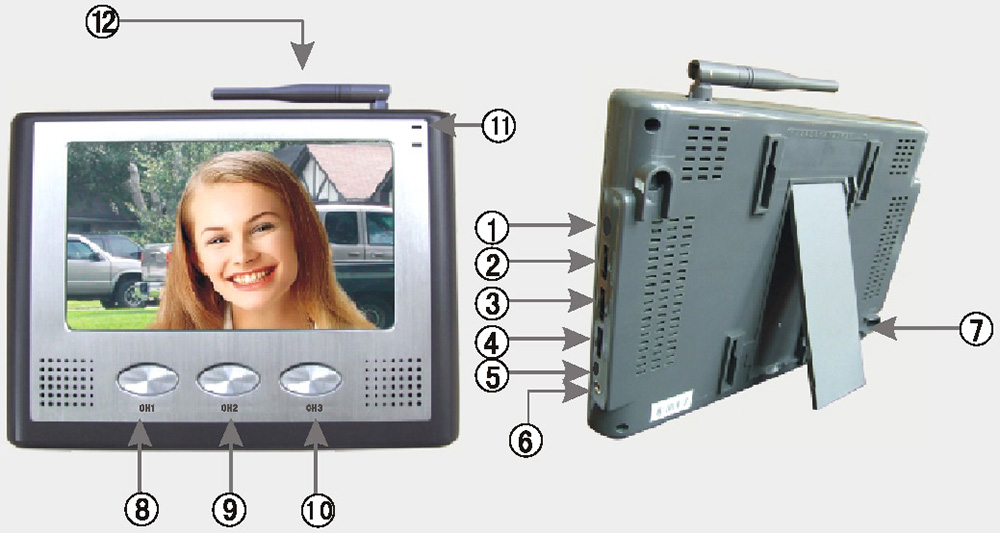

1. Buton comanda canal „Auto-transfer”
2. Stralucire
3. Culoare
4. Volum
5. Buton deschidere broasca electrica
6. Monitor
7. Conector sursa electrica
8. Canal 1
9. Canal 2
10.Canal 3
11. Led indicator sursa alimentare
12. Antena
Instalare:
A. Unitatea interna
1. Prindeti consola in zid cu dibluri si holtzsuruburi
2. Conectati adaptorul la priza de 220Vca si apoi introduceti jack-ul in mufa „mama” a unitatii interne

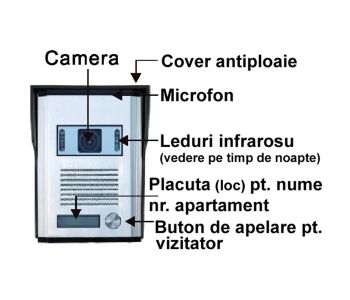

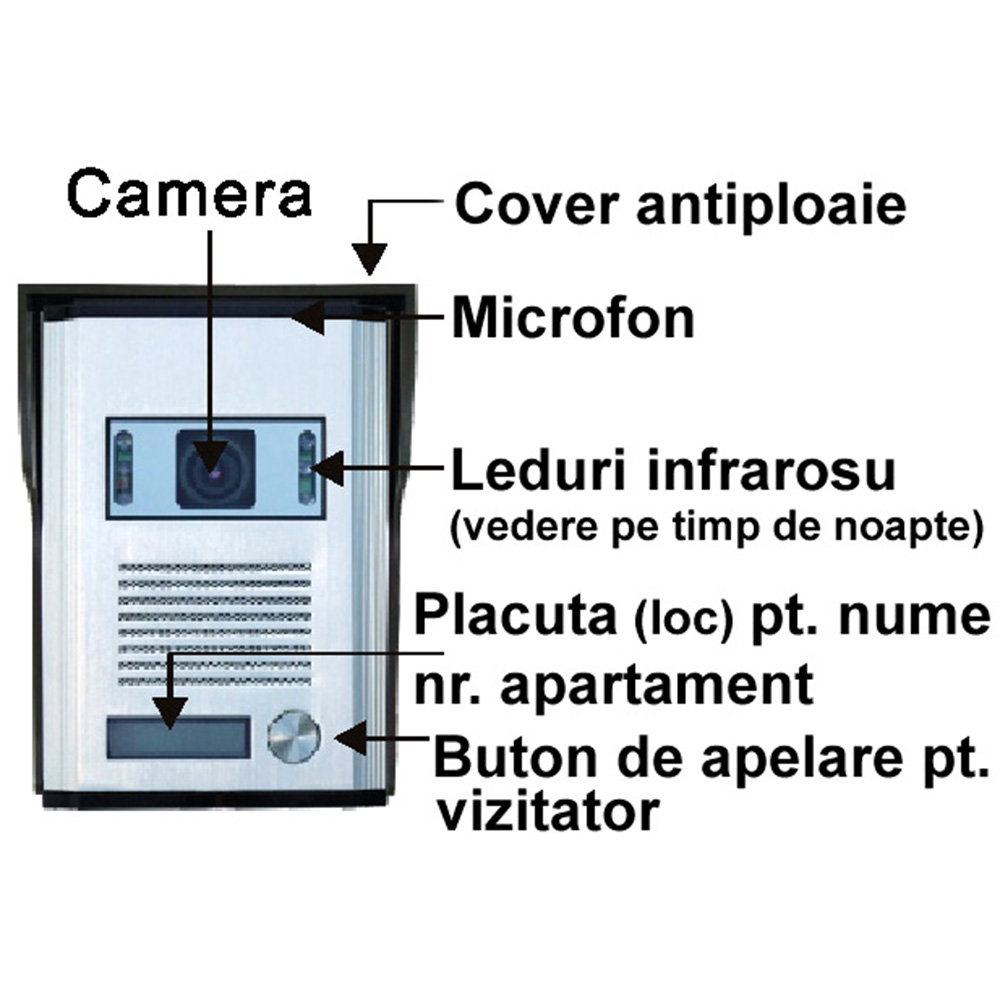

B. Unitatea externa:

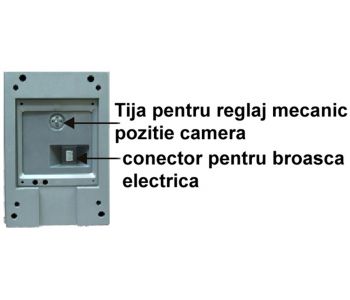

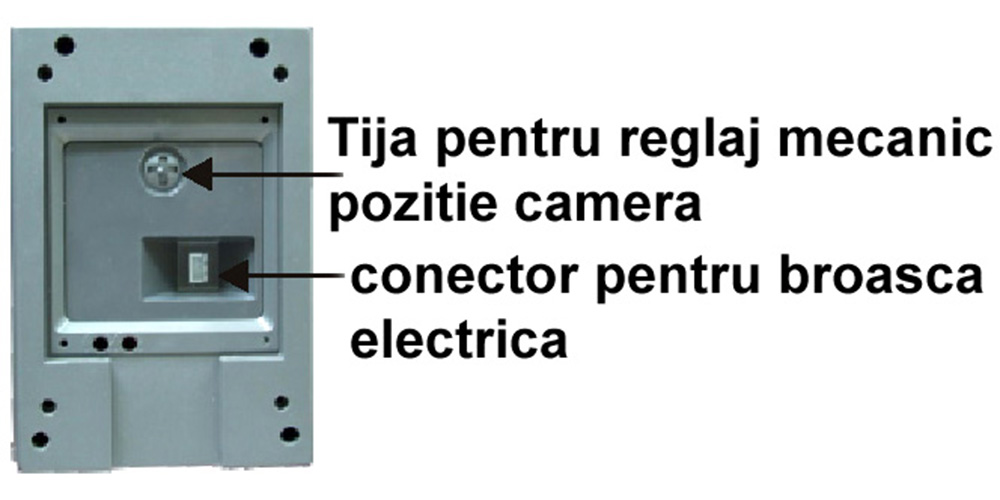

1. Alegeti prin reglajul camerei cu butonul din spate,cea mai buna pozitie pentru o vedere convenabila. Camera e reglabila in 4 directii: sus/jos,stanga/dreapta.
2. Fixati coverul antiploaie in zid cu ajutorul diblurilor si holtzsuruburilor.
3. Inaltimea recomandata de instalare a unitatii externe este de 1.4 – 1.7m,dar este desigur optionala.Distanta optima dintre unitatea externa si vorbitor(vizitator) e de aproximativ 40cm.
4. Desfaceti surubul din partea de jos a unitatii externe pentru a detasa fata acesteia.
5. Detasati placuta pentru nume si fixati in perete unitatea externa cu ajutorul diblurilor si suruburilor.
6. Montati la loc placuta pentru nume si apoi fata unitatii externe.
7. Fixati in perete cu dibluri si holtzsuruburi dispozitivul de comanda al broastei electrice
8. Conectati-l la priza cu ajutorul adaptorului inclus.





C. Camerele de supraveghere:
Fixati camerele in perete cu ajutorul diblurilor si holtzsuruburilor.Conectati fiecare din cele 2 camere la cea mai apropiata priza prin mufare cu jack-ul adaptorului inclus (230Vca / 9V – 300mA) – 2 bucati.

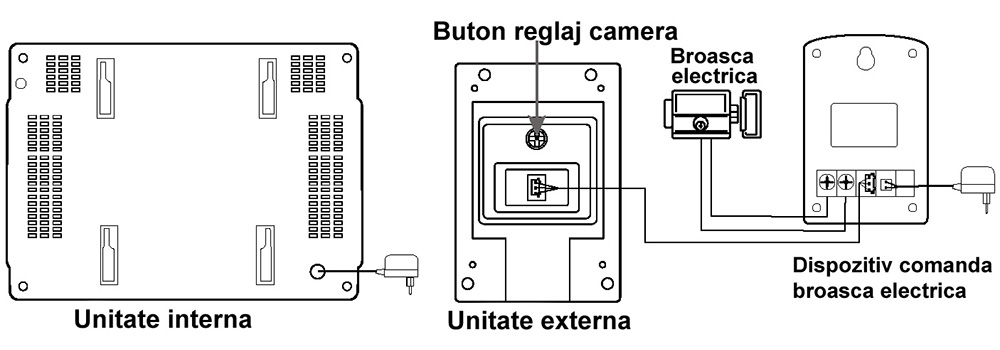

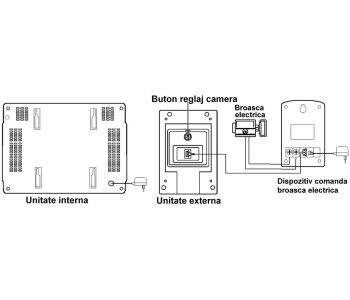

Diagrama de conexiuni a firelor
A. Unitatea externa:

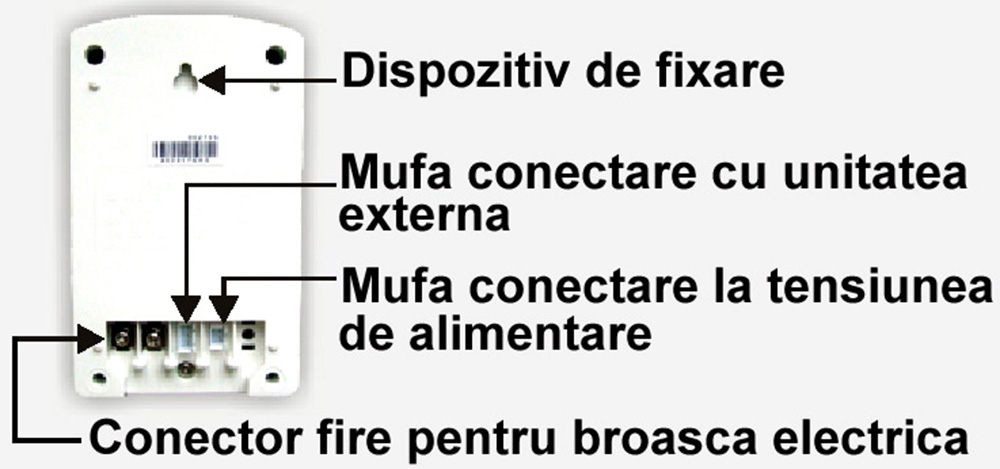

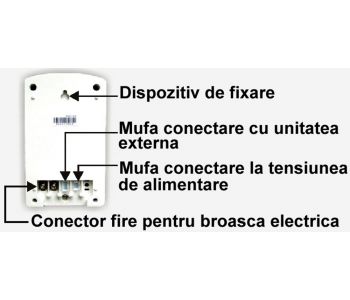

- Conectati Dispozitivul comanda broasca electrica cu unitatea externa

- Conectati Dispozitivul de comanda broasca electrica cu 2 fire la broasca electrica

- Conectati iesirea transformatorului la Dispozitivul de comanda broasca electrica asa cum se vede in pictograma

- Conectati transformatorul adaptor de 12V / 1000mA la priza de 220Vca





B. Unitatea interna:
Introduceti transformatorul adaptor de 12V / 1000mA in priza de 220Vca si apoi conectati-l la mufa din spate a unitatii interne(monitorului).
Urmariti cu atentie pictograma de conexiuni pentru o intelegere corecta a aplicatiilor de mai sus.





Instructiuni de utilizare:
Puteti avea cea mai buna imagine scoateti filmul de protectie al ecranului monitor.
Trageti de film din coltul dreapta sus al ecranului.
1. Reglati camerele video la unghi convenabil pentru a incadra corespunzator zona dorita pentru supraveghere.
2. Apasand butonul CALL de pe unitatea externa veti avea vocea si imaginea vizitatorului.
3. Apasati butonul LOCK si veti deschide broasca electrica.
4. Apasati butonul MONITOR si veti avea imagini de la camerele video.Apasati-l din nou pentru inchidere.
5. Din butoanele corespunzatoare postate in partea laterala a monitorului puteti regla stalucirea si culoarea.
6. Reglati pozitia antenei pentru o receptie optima sunet/imagine.
7. Apasati butonul „Auto” si puteti vedea cele 3 canale care se vor comuta automat.
8. Pentru comutare manuala a canalului dorit apasati butoanele CH1,CH2 sau CH3 de pe frontul ecranului monitor (avem 3 canale: videointerfon,camera video1 si camera video 2).



Date tehnice:




Nr.
Parti
Date
1.
Dimensiune ecran
7”
2.
Definitie (H) x (V)
480RGB (H) X 234 (V)
3.
Sistem
PAL / NTSC
4.
Frecvente emisie camere video
2.440 GHz
2.470 GHz
5.
Frecvente emisie unitate externa
433.8 MHz
2.410 GHz
6.
Frecvente receptie unitate interna
433.8 MHz
2.410 GHz
2.440 GHz
2.470 GHz
7.
Putere iesire sunet
≥0.28 W (1KHz)
8.
Tensiune alimentare camere
CCD: DC 12V, 350mA
Cmos: DC 9V, 300mA
9.
Tensiune alimentare unitate externa
AC 12V
10.
Tensiune alimentare unitate interna
AC 12V
11.
Putere/Consum camere
CCD ≤ 3W Cmos ≤ 2W
12.
Putere/Consum unitate externa
≤ 3W
13.
Putere/Consum unitate interna
≤ 5W
14.
Rezolutie camere
PAL: 352*288
15.
Minimul iluminare camere pe timp de noapte
0.5 lux
16.
Raport semnal/zgomot
46 dB
17.
Expunere electronica camere
1/50 ~ 1/6000

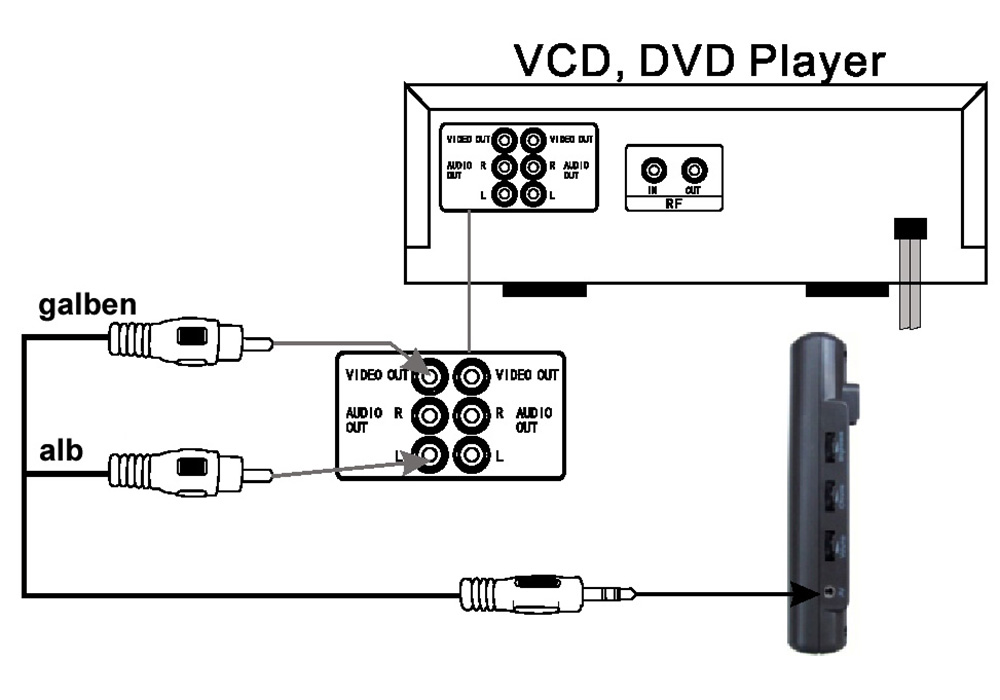

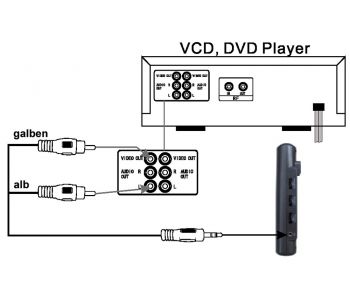

Conectarea monitorului la un echipament de redare imagine audio/video.
