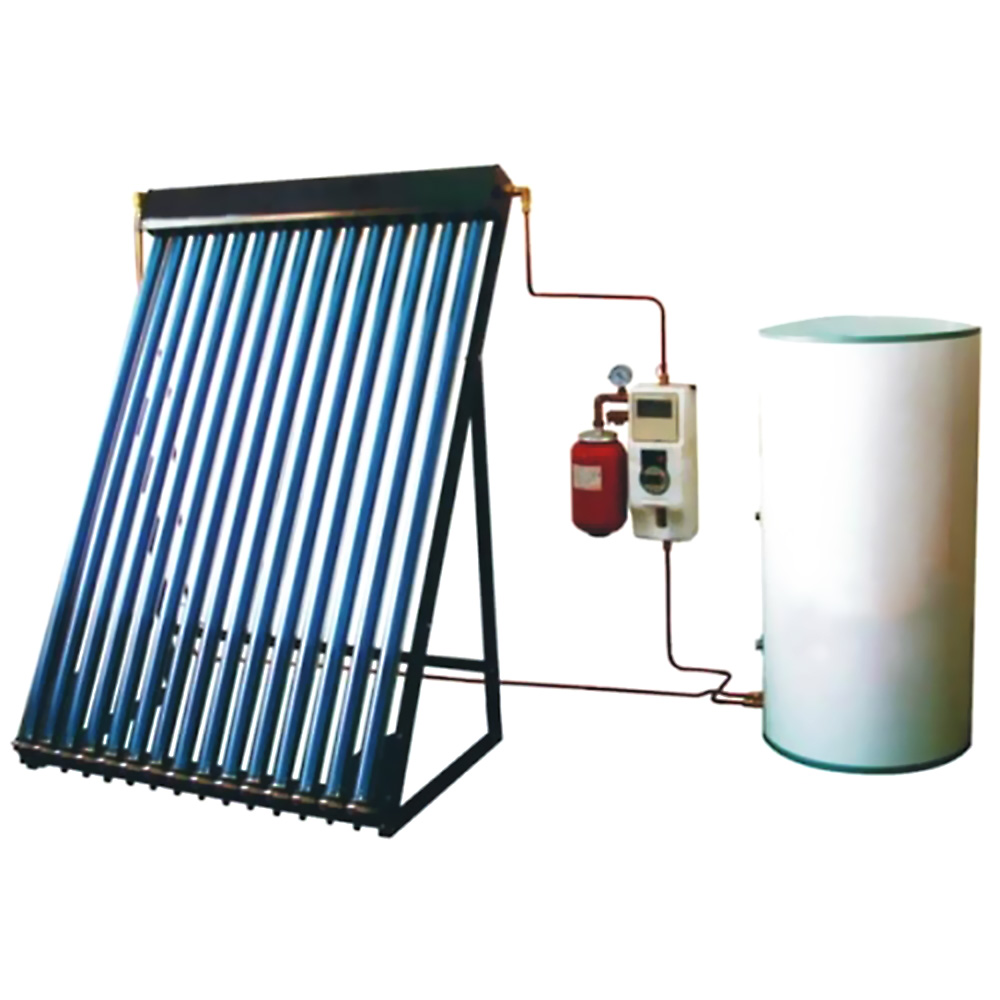

Sistemul complet panou solar OMEGA WBSH - este livrat cu următoarele COMPONENTE:

1) 1 Panou Solar cu 12, 18, 24, 30 sau 36 tuburi Heat-Pipe (Ø58 - 1800mm)

2) Boiler cu 1 serpentina 100 l, 150 l, 200 l, 250 l sau 300 l emailat, presiune de lucru 6 bari

3) Pompa de recirculare
4) Vas de expansiune
5) Controler

6) Suport panou solar (kit si instructiuni de asamblare).
Model
WBSH 100-12
WBSH 150-18
WBSH 200-24

Tuburi
12 buc
18 buc
24 buc
Dimensiunea tuburilor vidate

Diametrul 58mm, lungimea 1800mm
Dimensiunea

(L x W x H )(cm)

196*88.3*100
196*140*100
196*185*100
Materialul izolatiei
Fibra de sticla / minerala
Suprafata
1.53 (m²)
2.74 (m²)
3.61 (m²)
Greutatea
44 kg
56kg
76 kg
Diametrul tevii
Cupru / TU1.22mm
Unghiul de instalare

45º
Presiunea maxima de lucru

10 bari
Temperatura maxima de lucru

220℃


AVANTAJELE achizitionarii unui sistem solar:
1. Functionează tot timpul anului, acoperind între 50% si 100% din necesarul zilnic de apă caldă menajeră.

2. Are o durată de viată de minimum 20 de ani.

3. Functionează la presiunea retelei de apă.


Boilerul se instalează în casă, sistemul integrându-se în sistemul termic de distributie al apei menajere.
ALEGEREA TIPULUI DE SISTEM SOLAR :
1- 2 persoane = 10 tuburi cu 1 rezervor de stocare de 100 litri.

TIMPUL DE INCALZIRE al apei din boiler in numarul de ore, intr-o zi cu soare, in functie de volum, la 45ºC:

2 h = 100 l
3h 30’ = 150 l
5 h = 200 l
7h 30’ = 300 l.

Tuburile vidate concentrice din sticlă sunt realizate după principiul termosului, acestea având o structură tub-în-tub.

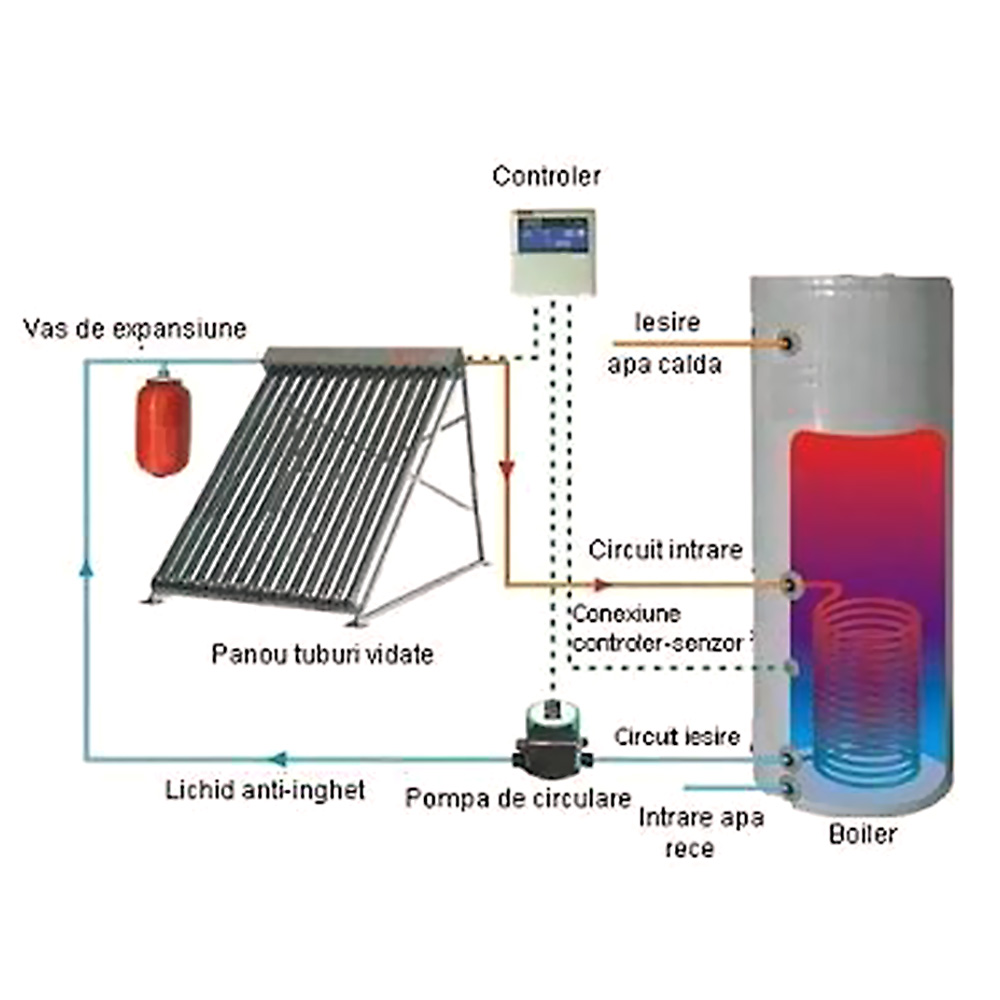

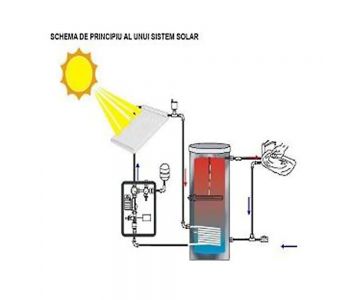

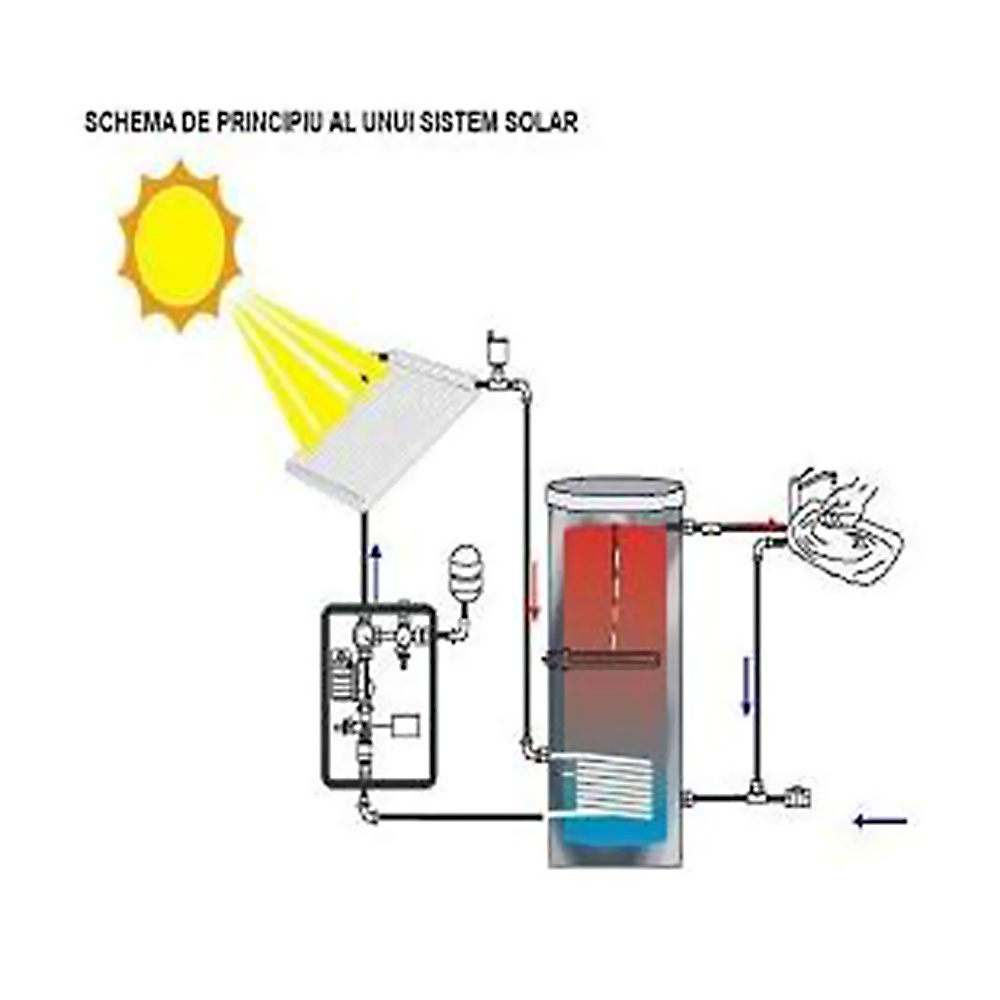

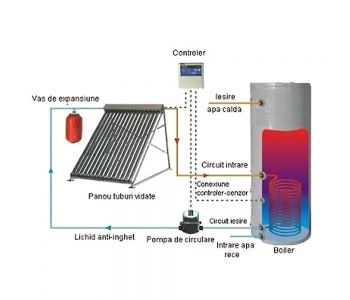

PRINCIPIUL DE LUCRU al sistemului solar: absorberul (tuburile vidate) capteaza energia solara si o transfera catre agentul termic primar pe care îl strabate, iar acesta la rândul sau, schimba caldura cu agentul termic secundar, adica apa rece din boiler, producandu-se astfel apa calda menajera.

La o diferenta de temperatura de 8°C intre temperatura indicata de senzorul din panou si temperatura indicata de senzorul din boiler, este pusa in functiune pompa de recirculare.
ACEST SISTEM PRODUCE STRICT APĂ CALDĂ MENAJERĂ !!!


ACEST SISTEM NU ADUCE APORT LA ÎNCALZIRE !!!
