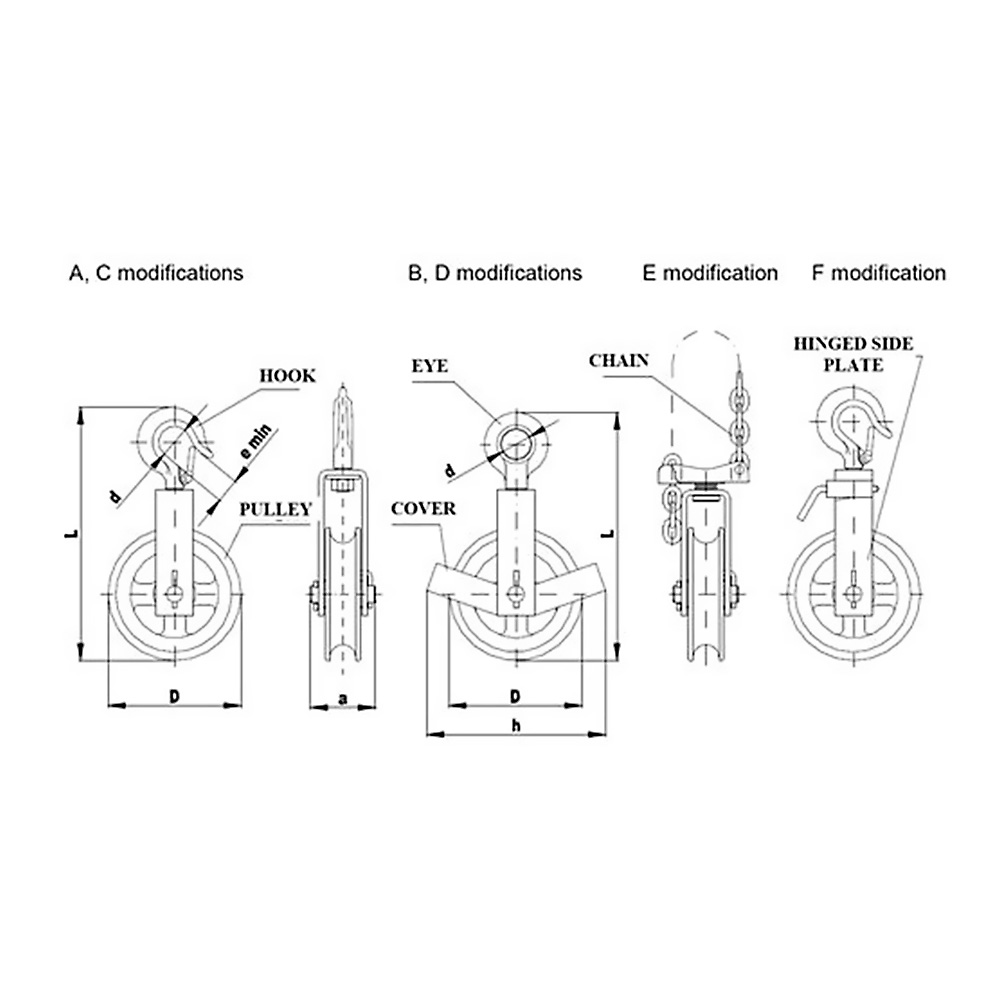

DIMENSIUNI PRINCIPALE
GREUTATE
(KG.)

a
b
c
d
d0
D
e
L
L0

A
35
61
-
30±2
-
125
20
240
-
1,7
B
35
61
-
-
28
125
-
-
233
1,8
C
35
61
165
3
-
125
20
240
-
1,9
D
35
61
165
-
28
125
-
-
233
2,0
1. DOMENIUL DE UTILIZARE
Scripetele se foloseşte numai pentru ridicarea manuala a încărcăturilor folosind frânghii textile până la diametrul de 25 mm.

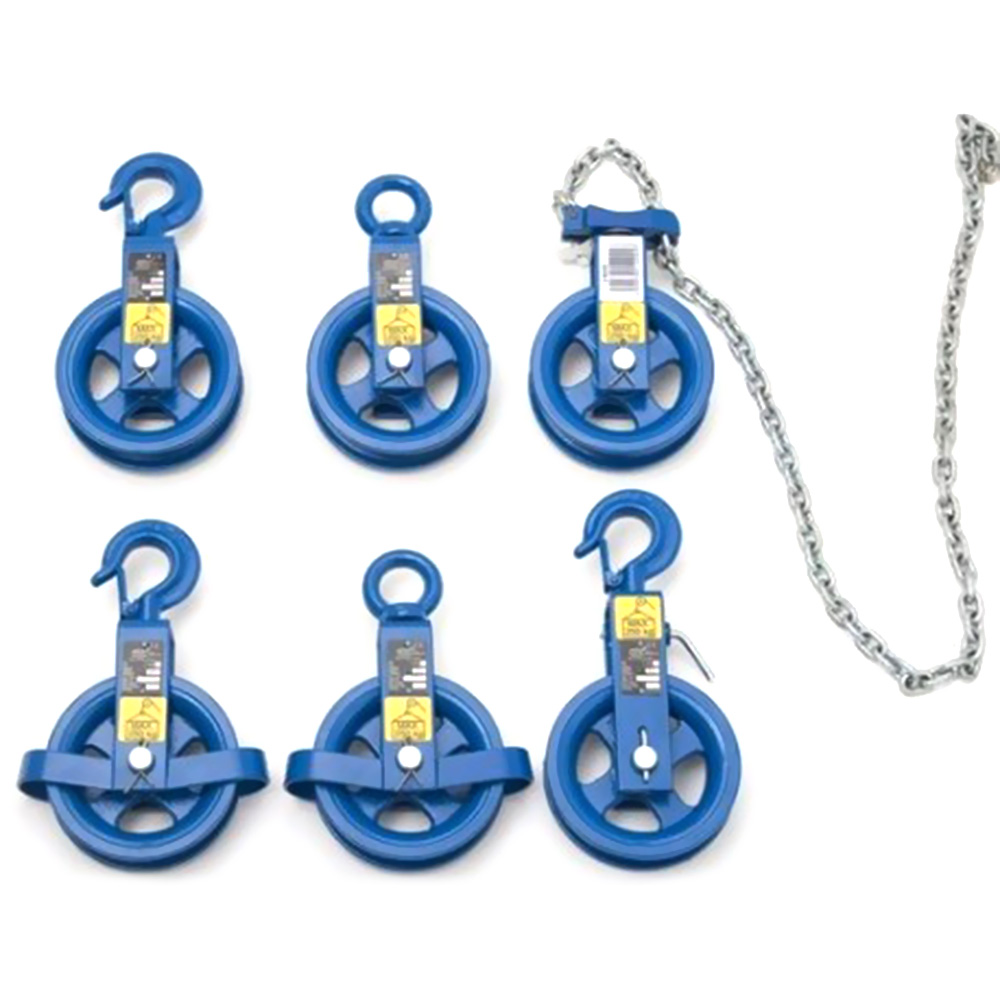

Scripeţii sunt produşi în 4 tipuri.
Tip A - scripetele cu cârlig fără apărătoare

Tip B - scripetele cu ochi fără apărătoare

Tip C - scripetele cu cârlig şi apărătoare

Tip D - scripetele cu ochi şi apărătoare.

2. MONTAJ (ASAMBLARE)
Utilizatorul este obligat să se asigure că este agăţat pe un element de susţinere dimensionat corect pentru a evita desprinderea în timpul ridicării - coborârii încărcăturii de capacitate maxima nominală.

3. MOD DE FOLOSIRE
Ridicarea se produce prin tragerea frânghiei, alternând o mână cu alta, ţinând cont că scripetele nu are frână care să poată susţine încărcătura în orice poziţie.
Este necesar că utilizatorul să urmărească mişcarea încărcăturii ca să poată preveni căderea accidentală când ridicarea este întreruptă.

4. TESTARE
Înainte de a-l pune în funcţiune, după demontare sau reparaţii este necesar să verificaţi dacă scripetele împreună cu utilajul conectat funcţionează uşor şi în siguranţă.
Scopul testului:
Scripetele este încărcat cu o sarcină care depăşeşte cu 10 % din greutatea nominală şi este ridicat şi coborât cel puţin un ciclu. Derularea operaţiei trebuie să fie lină, în siguranţă şi frânghia să nu prezinte rosături.

5. ÎNTREŢINERE
Pentru a asigura operarea scripetelui în perfectă siguranţă şi în condiţii tehnice bune, utilizatorul este obligat să facă următoarele:
a) La intervale de timp regulate, sau la 200 de ore lucrate se va controla instalaţia verificând starea părţilor componente şi a frânghiei, dacă nu prezintă urme de deformări, crăpături, sau uzură intensă.
b) Frânghia de cânepă trebuie menţinută uscată. Pentru o mai mare durată de viaţă a frânghiei se va face o ungere cu un amestec de ulei şi ulei de în în proporţie de 1:3 sau cu un lubrifiant special pentru frânghiile folosite la scripeţi.

6. MANEVRE PERICULOASE INTERZISE
a) să folosiţi cablu de oţel

b) să staţi sub încărcătură sau aproape de ea, fiind în primejdie în caz de cădere a încărcăturii

c) să suspendaţi scripetele de un element a cărui rezistemţă de susţinere este necunoscută (de exemplu: ţevi, grindă, etc.) sau alte structuri instabile

d) să ridicaţi încărcături dacă frânghia prezintă uzură sau rosături.
e)
7. PERIOADA DE GARANŢIE
Producătorul garantează calitatea, funcţionarea şi manevrabilitatea scripetelui cu rolă pe o perioada de 12 luni din ziua punerii în funcţiune dar maxim 24 de luni după ieşirea din depozitul fabricii producătorului.
